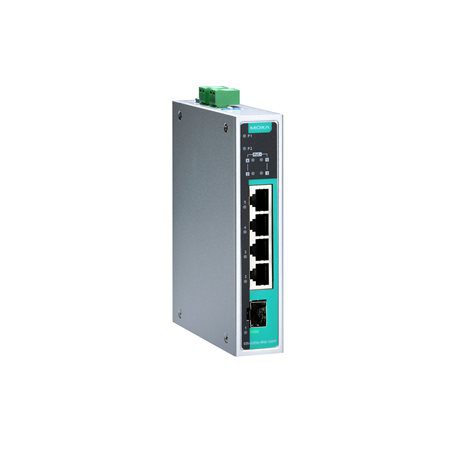

MoxaEds-g205a -4 poe -1 gsfp-t5- Port Gigabit sħiħ Swiċċijiet Ethernet mhux immaniġġjati b'4 IEEE 802.3AF / AT POE + PORTS

Karatteristiċi u Benefiċċji

Portijiet Ethernet Gigabit Sħiħ
IEEE 802.3AF / AT, POE + Standards
Sa 36 w output għal kull port poe
24/12/48 VDC Inputs Power Redundant
Jappoġġja 9.6 kb Jumbo Frames
Sejbien u klassifikazzjoni intelliġenti tal-konsum tal-enerġija
Smart Poe Overcurrent u Short Circuit Protection
-40 sa 75 grad operattiv fit-temperatura (mudelli)

Introduzzjoni

Moxa eds-g205a -4 poe -1 swiċċijiet gsfp-t huma intelliġenti, {5- port, swiċċijiet tal-Ethernet sħaħ mhux immaniġġjati li jappoġġjaw l-enerġija-over-ethernet fuq il-portijiet 2 sa 5. Is-swiċċijiet huma kklassifikati bħala tagħmir tas-sors tal-enerġija (PSE), u meta jintuża EDS-G205A -4 POE -1 L-iswiċċijiet GSFP-T jippermettu ċ-ċentralizzazzjoni tal-provvista tal-enerġija, li tipprovdi sa 36 watt ta 'enerġija għal kull port u tnaqqas l-isforz meħtieġ għall-installazzjoni tal-poter.

Moxa eds-g205a -4 poe -1 swiċċijiet GSFP-T jistgħu jintużaw biex jaħdmu l-IEEE 802.3AF / AT AT STANDARD DEADS (Power Devices), jeliminaw il-ħtieġa għal wajers addizzjonali, u jappoġġjaw IEEE 802.3 / 802.3U / 802.3X b'10 / 100 / 1000M, full / nofs-duple MDI / MDI-X-sensing awtomatiku biex tipprovdi soluzzjoni ekonomika ta 'bandwidth għolja għan-netwerk Ethernet industrijali tiegħek.

Speċifikazzjonijiet

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja

10/100 / 1000BASET (X) Portijiet (RJ45 konnettur)	EDS-G205A -4 Serje Poe: 5 EDS-G205A -4 Poe -1 Serje GSFP: 4 Il-mudelli kollha jappoġġjaw: Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex Konnessjoni Auto MDI / MDI-X
100 / 1000basesfp Portijiet	EDS-G205A -4 Poe -1 Serje GSFP: 1
Poe Portijiet (10/100 / 1000baset (x), RJ45 konnettur)	4
Standards	IEEE 802.3 għal 10baset IEEE 802.3AB għal 1000BASET (X) IEEE 802.3AF / AT FOR POE / POE + OUTPUT IEEE 802.3U għal 100BASET (X) IEEE 802.3x għall-kontroll tal-fluss IEEE 802.3z għal 1000BASEX
Poe Pinout	V +, V +, V-, V- Għall-Pinnijiet 1, 2, 3, 6 (Endspan, MDI, Mod A)

Swiċċ Proprjetajiet

Mac Tabella Daqs	8 K
Pakkett Buffer Daqs	1 mbits
Proċessar Tip	Aħżen u 'l quddiem
Jumbo Qafas Daqs	10 kb

Qawwa Parametri

Konnessjoni	2 li jista 'jinqala' 2- Blokk tat-Terminal ta 'Kuntatt (S)
Input Vultaġġ	24/12/48 VDC Inputs doppji żejda
Topera Vultaġġ	12 sa 57 VDC
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Qawwa Konsum (Massimu)	Massimu. 11.73 W Tagħbija sħiħa mingħajr konsum ta 'PDS
Opposti Polarità Protezzjoni	Appoġġjat
Input Kurrent	5.65 a @ 24 vdc
Qawwa Baġit	62 W (Max.) @ 12 VDC għall-konsum totali ta 'PD; 36 W (Max.) Għal kull port Poe 120 W (Max.) @ 24 VDC għall-konsum totali ta 'PD; 36 W (Max.) Għal kull port Poe 144 W (Max.) @ 48 VDC għall-konsum totali ta 'PD; 36 W (Max.) Għal kull port Poe

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	29 x 135 x 105 mm (1.14 x 5.31 x 4.13 pulzieri)
Piż	3 0 0 g (0.66 lb)
Installazzjoni	Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju)

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: {0 sa 60 grad (32 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Sigurtà	UL 508 En 62368-1 (lvd)
EMC	En 61000-6-2 / -6-4
Emi	CISPR 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 20 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC61000-4-6 CS: 10 V IEC 61000-4-8 pfmf
Ferrovija	En 50121-4
Vibrazzjoni	IEC 60068-2-6
Xokk	IEC 60068-2-27
Il-waqgħa ħielsa	IEC 60068-2-32

Mtbf

Ħin

EDS-G205A -4 Poe: 1,564,608 hrs

EDS-G205A -4 Poe -1 GSFP: 1,549,997 hrs

Standards

Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat

1 X EDS-G205A SIKET SWITCH

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

Nota

Il-moduli SFP jeħtieġ li jinxtraw separatament għall-użu ma 'dan il-prodott.

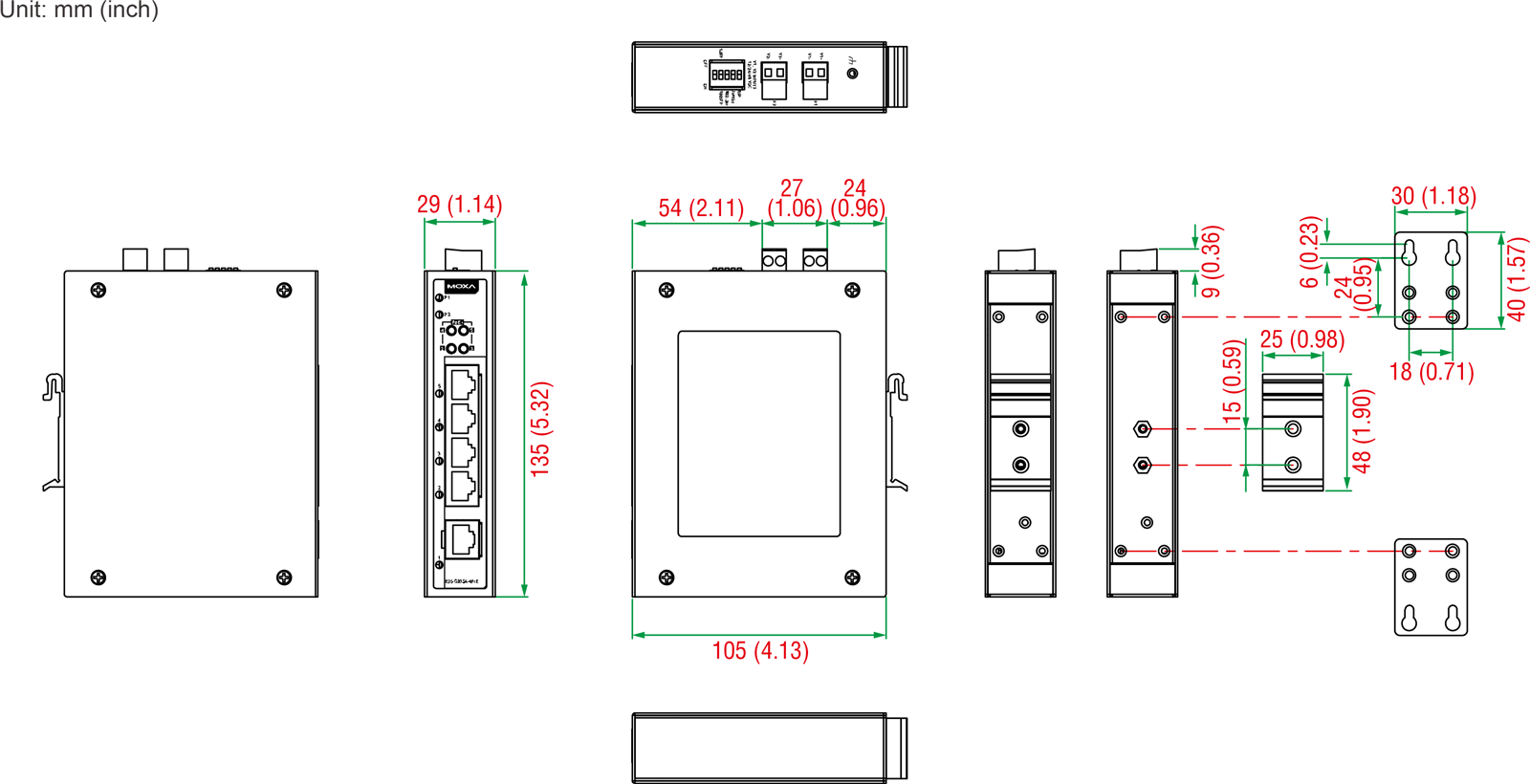

Dimensjonijiet

Tordna Informazzjoni

Isem tal-mudell	10/100 / 1000BASET (X) PORTI RJ45 KONNETTUR	100 / 1000base slots SFP	Poe Ports 10/100 / 1000Baset (X), Konnettur RJ45	Temperat Temp.
EDS-G205A -4 Poe	5	–	4	0 sa 60 grad
Eds-g205a -4 poe-t	5	–	4	-40 sa 75 grad
Eds-g205a -4 poe -1 gsfp	4	1	4	0 sa 60 grad
Eds-g205a -4 poe -1 gsfp-t	4	1	4	-40 sa 75 grad

Aċċessorji (mibjugħ separatament)

Għall-finijiet ta' dan l-Arti Moduli

SFP -1 FELLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '80 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 femlc-t	Modulu SFP b '1 100 Bażi Multi-Mode, konnettur LC għal trasmissjoni ta' 2/4 km, -40 sa 85 grad ta 'temperatura operattiva
SFP -1 FESLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 g10alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g10alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G10BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G10BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g20alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g20alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G20BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G20BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g40alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g40alc-t	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G40BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G40BLC-T	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 gezxlc	Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 110 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gezxlc -120	Modulu SFP b '{{0}} port baseezx bil-konnettur LC għal trasmissjoni ta' 120 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glhlc	Modulu SFP b '{{0}} port Baselh bil-konnettur LC għal trasmissjoni ta '30 km, 0 sa 60 grad temperatura operattiva
SFP -1 GLHLC-T	Modulu SFP bil-port 1 1000 Baselh bil-konnettur LC għal trasmissjoni ta '30 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glhxlc	Modulu SFP b '{{0}} port Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, temperatura operattiva 0 sa 60 grad
SFP -1 GLHXLC-T	Modulu SFP bil-port 1 1000 Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glsxlc	Modulu SFP b '{{0} Port Baselsx bil-konnettur LC għal trażmissjoni ta' 1km / 2km, 0 sa 60 grad temperatura operattiva
Sfp -1 glsxlc-t	Modulu SFP b '1 1000 Port Baselsx b'konnettur LC għal trasmissjoni ta' 1km / 2km, -40 sa 85 grad temperatura operattiva
Sfp -1 glxlc	Modulu SFP b '{{0}} port Baselx b'konnettur LC għal trasmissjoni ta '10 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glxlc-t	Modulu SFP b '1 1000 port Baselx b'konnettur LC għal trasmissjoni ta '10 km, -40 sa 85 grad temperatura operattiva
Sfp -1 gsxlc	Modulu SFP b '{{0}} Port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, 0 sa 60 grad temperatura operattiva
SFP -1 GSXLC-T	Modulu SFP b '1 1000 Port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, {-40 sa 85 grad ta 'temperatura operattiva
Sfp -1 gzxlc	Modulu SFP b '{{0}} port Basezx b'konnettur LC għal trasmissjoni ta '80 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gzxlc-t	Modulu SFP b '1 1000 port basezx b'konnettur LC għal trasmissjoni ta' 80 km, -40 sa 85 grad temperatura operattiva

Qawwa Provvisti

Dr -120-24	120W / 2.5A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Swiċċ, jew 248 sa 370 VDC Input, -10} sa 60 grad Temperatura operattiva
Dr -75-24	75W / 3.2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
Dr -120-48	120W / 2.5A DIN-RAIL 48 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Switch, jew 248 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
Dr -75-48	75W / 1.6A DIN-RAIL 48 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
DRP -240-48	DIN-RAIL 48 VDC Provvista ta 'Enerġija b'240W / 5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, {-10 sa 70 grad temperatura operattiva
