Moxa eds -208- m-sc
Moxa eds -208- m-sc

Moxa eds -208- m-sc

Moxa eds -208- m-sc jappoġġja IEEE 802.3 / 802.3u / 802.3x b'10 / 100m, full / half-duplex, MDI / MDIX auto-sensing rj45 portijiet. Moxa eds -208- m-sc huwa kklassifikat li jopera f'temperaturi li jvarjaw minn -10 sa 60 grad, u huwa imħatteb biżżejjed għal kwalunkwe ambjent industrijali ħarxa. Swiċċijiet Moxa eds -208- m-sc jistgħu jiġu installati faċilment fuq ferrovija DIN kif ukoll fil-kaxxi tad-distribuzzjoni. Il-kapaċità ta 'mmuntar ta' din-rail, kapaċità ta 'temperatura operattiva wiesgħa, u l-akkomodazzjoni IP30 b'indikaturi LED jagħmlu l-eds plug-and-play {-208 swiċċijiet faċli biex jintużaw u affidabbli.
Ibgħat l-inkjesta

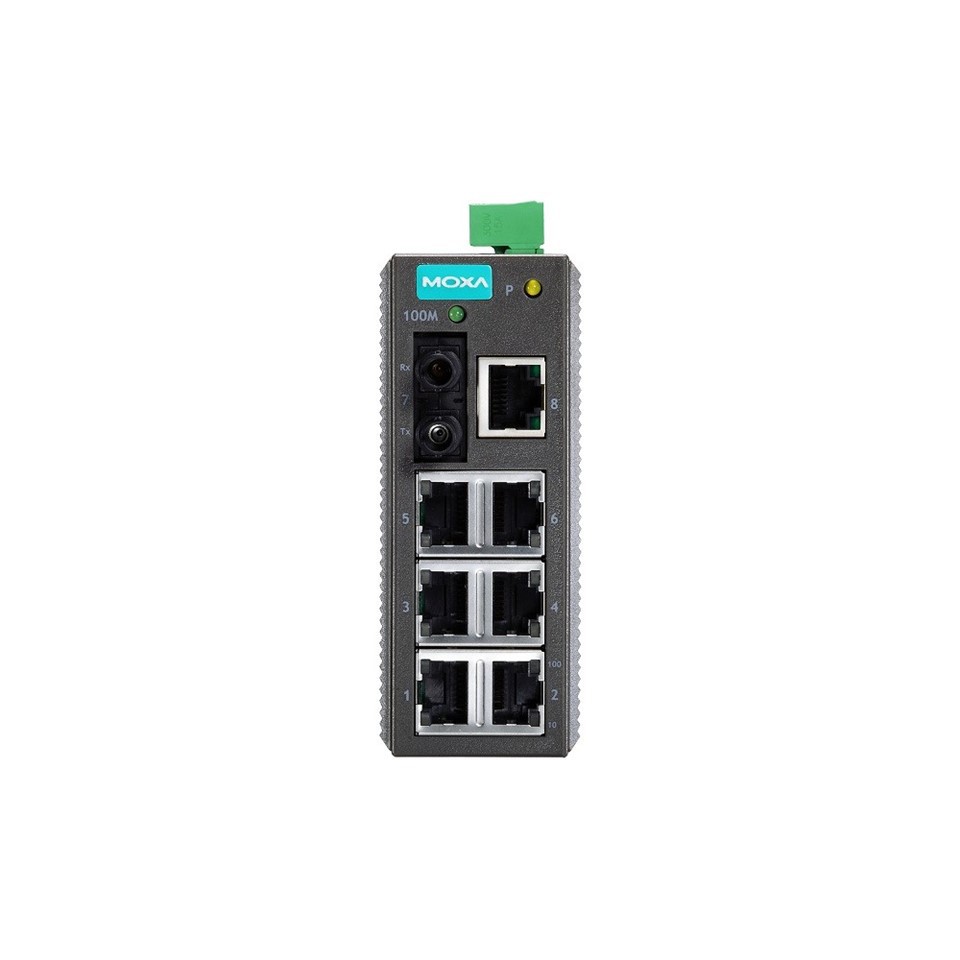

Moxa eds -208- m-sc 8- Port Entry Level mhux immaniġġjat swiċċijiet Ethernet



Karatteristiċi u Benefiċċji

  • 10 / 100BASET (X) (konnettur RJ45), 100BASEFX (Multi-Mode, SC / ST Connectors)
  • IEEE802.3 / 802.3u / 802.3x appoġġ
  • Xandir tal-protezzjoni tal-maltemp
  • Abilità ta 'mmuntar ta' din-rail
  • -10 sa 60 grad fit-temperatura tat-temperatura



Introduzzjoni



Moxa eds -208- m-sc jappoġġja IEEE 802.3 / 802.3u / 802.3x b'10 / 100m, full / half-duplex, MDI / MDIX auto-sensing rj45 portijiet. Moxa eds -208- m-sc huwa kklassifikat li jopera f'temperaturi li jvarjaw minn -10 sa 60 grad, u huwa imħatteb biżżejjed għal kwalunkwe ambjent industrijali ħarxa. Swiċċijiet Moxa eds -208- m-sc jistgħu jiġu installati faċilment fuq ferrovija DIN kif ukoll fil-kaxxi tad-distribuzzjoni. Il-kapaċità ta 'mmuntar ta' din-rail, kapaċità ta 'temperatura operattiva wiesgħa, u l-akkomodazzjoni IP30 b'indikaturi LED jagħmlu l-eds plug-and-play {-208 swiċċijiet faċli biex jintużaw u affidabbli.



Speċifikazzjonijiet



Ethernet Interface

Standards

IEEE 802.3 għal 10baset

IEEE 802.3U għal 100BASET (X) u 100BASEFX IEEE 802.3x għall-kontroll tal-fluss

10 / 100baset (x) Portijiet (RJ45 konnettur)

Eds -208: 8

Eds -208- m-sc: 1

Eds -208- m-st: 1

Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex

Konnessjoni Auto MDI / MDI-X

100BASEFX Portijiet (Multi-Mod Sc konnettur)

Eds -208- m-sc: 1

100BASEFX Portijiet (Multi-Mod St konnettur)

Eds -208- m-st: 1

Ottiku Fibra


100BASEFX

Multi-modalità

Mod wieħed

Tip tal-kejbil tal-fibra

OM1

50/125 µm

G.652

800 MHz x km

Distanza tipika

4 km

5 km

40 km

Tul tal-mewġa

Tipiku (nm)

1300

1310

TX Range (NM)

1260 sa 1360

1280 sa 1340

RX Firxa (NM)

1100 sa 1600

1100 sa 1600

Enerġija ottika

TX Firxa (DBM)

-10 għal -20

0 għal -5

RX Firxa (DBM)

-3 għal -32

-3 għal -34

Baġit tal-Link (DB)

12

29

Piena ta 'dispersjoni (DB)

3

1

Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva.

Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).



Swiċċ Proprjetajiet

Proċessar Tip

Aħżen u 'l quddiem

Mac Tabella Daqs

2 K

Pakkett Buffer Daqs

768 kbits



Qawwa Parametri

Input Vultaġġ

24/12/48 VDC

Topera Vultaġġ

9.6 sa 60 VDC

Input Kurrent

Eds {{0}} mudelli: 0. 07 a @ 24 vdc eds -208- Models: 0.1 a @ 24 vdc

Konnessjoni

1 li jista 'jinqala' 3- blokka tat-terminal tal-kuntatt (i)

Tagħbija żejda Kurrent Protezzjoni

2.5 a @ 24 vdc

Reverse Polarità Protezzjoni

Appoġġjat



Fiżiku Karatteristiċi

Akkomodazzjoni

Plastik

IP Klassifikazzjoni

IP30

Dimensjonijiet

40 x 100 x 86. 5 mm (1.57 x 3.94 x 3.41 in)

Piż

17 0 g (0.38 lb)

Installazzjoni

Immuntar DIN-rail



Ambjentali Limiti

Topera Temperatura

-10 sa 60 grad (14 sa 140 grad F)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)



Standards u Ċertifikazzjonijiet

Sigurtà

UL 508
Ul 60950-1
En 62368-1

EMC

EN 55032/35

Emi

CISPR 32, FCC Parti 15B Klassi A

EMS

IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV

IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M

IEC {{0}} eft: qawwa: 1 kv; Sinjal: 0.5 kV

IEC 61000-4-5 Surge: Power: 1 kV; Sinjal: 1 kV

IEC 61000-4-6 CS: 3 V

IEC 61000-4-8 pfmf

Xokk

IEC 60068-2-27

Vibrazzjoni

IEC 60068-2-6

Freefall

IEC 60068-2-32



Mtbf

Ħin

EDS -208 Mudelli: 3,902,526 hrs eds -208- Models: 3,562,556 hrs

Standards

Telcordia (Bellcore), Gb



Pakkett Kontenut

Apparat

1 x eds -208 swiċċ tas-serje

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick 1 X Karta tal-Garanzija



Dimensjonijiet

product-3139-1409



Tordna Informazzjoni

Isem tal-mudell

10 / 100baset (x)

Konnettur tal-Portijiet RJ45

100BASEFX Ports Konnettur ST Multi-Mod

100BASEFX Ports Multi-Mode SC Connector

Materjal tad-djar

Vultaġġ operattiv

Temperat Temp.

Eds -208

8

–

–

Plastik

12-48 vdc

-10 sa 60 grad

Eds -208- m-st

7

1

–

Plastik

12-48 vdc

-10 sa 60 grad

Eds -208- m-sc

7

–

1

Plastik

12-48 vdc

-10 sa 60 grad



Aċċessorji (mibjugħ separatament)



Qawwa Provvisti

Mdr -40-24

DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva

Mdr -60-24

DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva



Immuntar tar-rack Kits

Rk -4 u

19- Kit li jwaqqaf ix-xtillieri
