Kif Twaqqaf Rs -485-4 W sa 232 ma 'Moxa Transio A52?

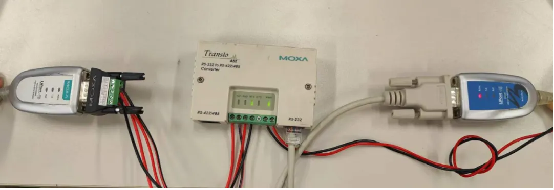

In-naħa tax-xellug ta 'Moxa Transio A52 hija konnessa ma'Moxa Uport 1150(Usb sa rs -485-4 w), u n-naħa tal-lemin hija konnessa ma 'Moxa Uport 1110(USB għal RS -232)

1. Kif tissettjaIlkwadrant

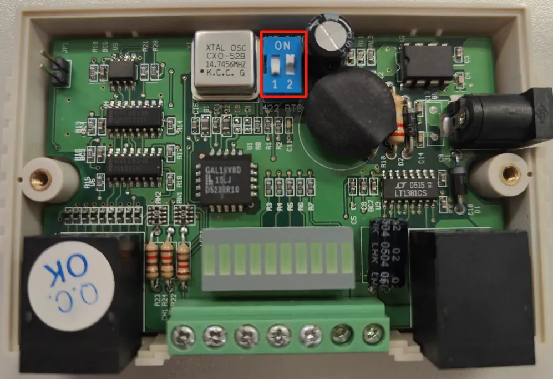

Neħħi l-każ MOXA Transio A52, u aqleb DIP1 għal OFF (422) u DIP2 għal ON (AUTO), kif muri fil-figura hawn taħt.

2. Kifbiex tikkonnettja

RS -422 / 485 Terminal Block WIRING SEKENZA DEFINIZZJONI:

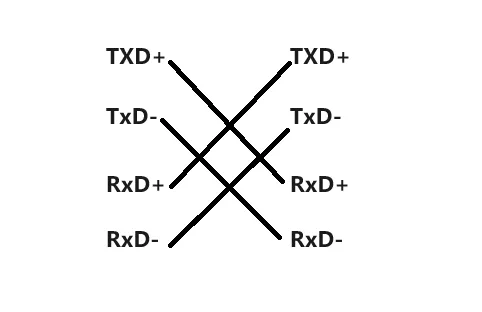

Rs -485-4 W wajers isegwu l-metodu li ġej:

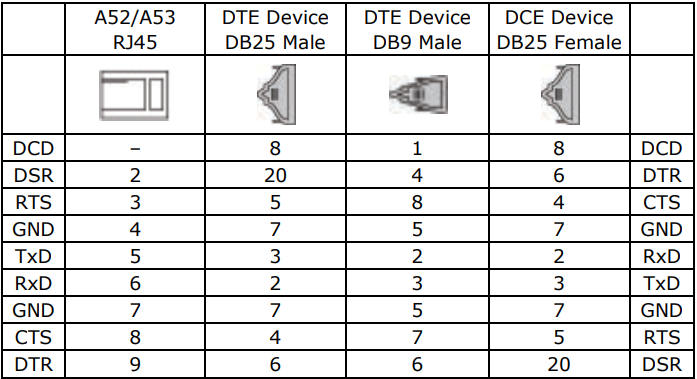

Is-sekwenza tal-linja RS -232 hija definita kif ġej:

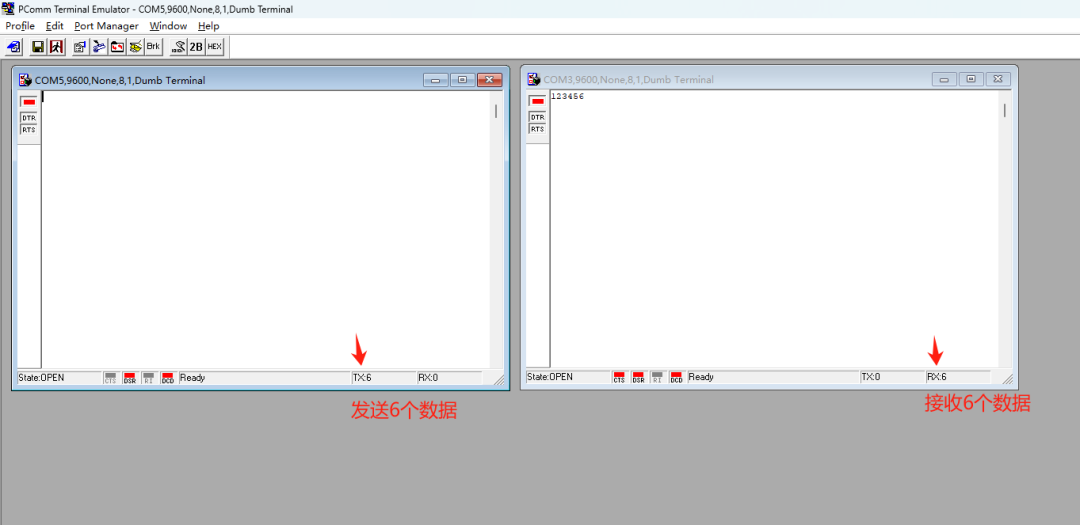

Wara li l-issettjar jitlesta, tista 'tuża s-softwer ta' debugging tal-PCOMM biex tittestja.

1. Iftaħ il-port com ta 'Uport 1110u l-port com ta 'Uport 1150

2. Daħħal "123456" f'tieqa waħda. Jekk it-tieqa l-oħra tista 'tirċeviha normalment, dan ifisser li l-komunikazzjoni hija normali.
